Kulongosora

Kuwonekera kwa Uteŵeti

Makina ghithu ghakupangira magesi ni ghaluso .Makina ghakupangira mabatirelikupangika kuti lithiyamu - ion mabatire anode / cathode kupanga. Iwo uli na tekinoloje ya comma blade yakukwana, kupereka mtundu wakuyana waka wa vyakuvwara (5–250μm) na ± 0.003mm wakukwana kuti batire liŵe lakukhora ndiposo kuti likhale nyengo yitali.

Kuŵa na 6m three-chigaŵa cha uvuni wakuwumira (RT–150℃) na auto tension control, chikupangiska kuti slurry yiwume makora na kukhazikika mndandanda -ku - mndandanda ntchito. Kukolerana na vithuzithuzi vya mkuwa / aluminiyamu na vithuzithuzi vyakupambanapambana (LFP, NCM, LCO), vikuyana na R&D ya labotale, kuyezga -, na kupanga vigaŵa vichoko -. CE wakuzomerezgeka, wakujilumba na PLC touchscreen kulamulira na dzimbiri -kulimbana na zitsulo zambura zimbiri kuti zikhale nyengo yitali.

Kukhozga kapangilo ka vinthu na nthowa yakugomezgeka yakusazgako vinthu mwakukwana na vyakupambanapambana pakupanga mabatire ghaphya gha nkhongono.

Vinthu vinyake vikusazgapo .

Servo - wakuyendeska nkhongono(Mamotoka gha Panasonic / Ruineng) na ± 0.5mm EPC kukozga kuti viŵe vyakwenelera.

Comma bar kuphimba mutu na ± 1 μm tooling kulondola ndi EPDM kumbuyo roller kwa 50-300 g / m2 wouma thickness.

Hot-mphepo kuzungulira uvuni (RT–140 digiri , ±2 digiri kulondola) na SUS304 chisulo chambura zimbiri kuzenga na 30kW nkhongono yakutenthemeska.

Omron PLC na touchscreen HMI kuti vigwirenge ntchito mwaŵene, kukhozgera mitundu ya kuvwara nyengo na nyengo / yakulutilira.

Ntchiwemi chomene pakupanga mabatire gha EV, makina agha ghakukwaniska kulekelera kwa hardware Pachoko panji ghakuyana na 1.5μm (mndandanda wakuvwara) na kuvwara mphepete ± 1mm. Mazgu ghakumanyikwa ghakupenjeka: vyakuphakazga magesi, makina ghakuphakazga mabatire, vyakuphakazga vya roll-ku -vyakuphakazga, vipangizo vya mabatire gha lithiamu, na ndondomeko yakuphakazga makora.

Kunozga kwa vipangizo vikuru

Yayi	Zina	Burandi
1.	Kusintha kwa mphepo	Chint
2.	Mulaŵiliri wa PLC	Japan Omron
3.	Kukhwaska sikirini	Boma la Kunlun
4.	Kutumizga kwapakati	Schneider/Omron
5.	Mota wa Servo	Japan Panasonic / Ruineng (kuyana na umo ŵakugulira vinthu)
6.	Kuchepeska mapulaneti	Aibo / Dick Cisco
7.	Breaker wa magesi	Chint
8.	Kontakta ya Ac	Chint
9.	Kukhozga - boma	Kupangika ku China
10.	Mulongozgi wa kutentha	Omuroni/Atayi
11.	Kunozga kwakujiyimira paŵekha (lupu yakujalika)	Servo galimoto yakuyendeska
12.	Kutenthema kwakujiyimira pakwekha (kutenthema kwakunthazi)	PID yikulaŵilira liwiro la galimoto
13.	Kutenthema kwakujiyimira pakwekha (kutenthema kwakumanyuma)	PID yikulaŵilira liwiro la galimoto
14.	Diso la ulusi wa Optical	Panasonic wa ku Japan
15.	Chinthu cha mphepo	Jadeki
16.	Silinda wambura ndodo	Shian
17.	Bearing ya mpira yakuya	NSK/SKF
18.	Blower wa mphepo	Chitsulo chambura zimbiri, mapiko ghanandi ghambura phokoso, Guangzhou

Ntchito zakwamba za vipangizo ivi:

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Nthowa yakukwana	Litiyamu chisulo cha phosphate, litiyamu kobalt, litiyamu manganate, ternary, litiyamu nikele kobalt manganate na ndondomeko zinyake; Mafuta, ndondomeko ya maji ya ndondomeko ya kuphimba magesi ghawemi na ghaheni; Ndondomeko yakuphimba ya Supercapacitor
2.	Kuthamanga msinkhu wa substrate	Chipepala cha aluminiyamu (Al): 8 ~ 30um Chipepala cha mkuwa (Cu): 6 ~ 30um
3.	Kupanga msinkhu wa malo ghakuguzirapo	450 mm
4.	Woneseskani kuti vyakuvwara vyakuvwara	100~350mm-380mm, Kufikapo 400mm
5.	Vipangizo vyakugwira ntchito mwaluwiro	4m/mini
6.	Kuphaka liwiro	1-2m/mphindi	Kudalira pa sitoko na kukura kwa vyakuvwara
7.	Kukwanira kwa viscosity ya slurry	Mafuta ghakusungunula 2500-10000 Cps	Kuphaka kwa nyengo na nyengo
		Maji ghakusungunula 1000-6000 Cps	Kuphaka kwa nyengo na nyengo
		2000~12000	Kuphimba kwakulutilira
8.	Kuphimba kwa mbali yimoza kwakuwomira	50-150μm 50~300g/m²	Chifukwa cha mikhaliro ya vinthu vyakuthupi, nchamachitiko kuti tileke kukumana pa nyengo yimoza .
9.	Utali wa nyengo yitali	4mm
10.	Utali wakucheperapo wa vyakuvwara vya vigaŵa vinandi	20mm
11.	Nkhani ya solvent Vinthu vyakukhora vyakwenelera	Mafuta ghakusungunuka NMP (sg =1.033, bp =204 digiri)	Kuti muwone waka
11.	Nkhani ya solvent Vinthu vyakukhora vyakwenelera	Maji ghakusungunuka H2O / NMP (sg =1.000, bp =100 digiri)	Kuti muwone waka
12.	Utali wa nyengo yitali	Kathodi SC . 55% ± 20%
12.	Utali wa nyengo yitali	Anode SC ({1}}% ± 20% (ndondomeko ya PVDF)	Kuti muwone waka
13.	Nthowa yakuphakazgira	Single-layer kunthazi na kumanyuma 2 vigaŵa vyambura kwenelera vyakuvwara vyakusintha nyengo na nyengo/vyachiŵiri pa malo ghakulondezgapo vyakujiyimira paŵekha/vyakuvwara vyakulutilira
14.	Nthowa yakuchimbira	Kuphimba panthazi, substrate yiwemi na kunyuma ntchito ya foil yambura kanthu
15.	Roll guide kuwaro kwa nthowa yakuphikira	Pafupifupi φ80mm aluminiyamu wakulongozga rola, pamwamba pa oxidation wakukhora	Kumalizga Rc0.4

Kapangidwe ka chigaŵa chilichose:

1). Nthowa yakuzungulira:

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Pa rola yakukwezga kapangidwe	Kukwera kwakuyimilira kwa monolithic (utali wa 30mm)
2.	Nthowa yakulongozgera nkhongono	PID kulaŵilira liwiro la galimoto kulaŵilira malo ghakuguza vinthu, kupanikizika kulaŵilira mphindano
3.	Nthowa yakunozga	Kulaŵilira kwa EPC kwakujiyimira pakwekha, stroke ya 50mm, kupatuka kwakunozga kulamulira ± 0.5mm	Kuziŵa kwa Ultrasonic, kungaziŵa membrane yakuwonekera
4.	Nthowa yakuzungulira	Mundandanda wa vinthu ukukhozgeka na shaft yakufumiskika ya masentimita ghatatu ndipo ukukhozgeka ku chigaŵa chimoza;
5.	Nthowa yakuchimbira	Kunthazi na kunyuma
6.	Ulongozgi wakufwatuka	Pachanya na pasi
7.	Kufumiskiramo kuzungulira diamita	300mm
8.	Nkhongono yakunyamulira chomene ya shaft yakufumiskika	100Kg / chidutswa
9.	Kulongosora kwa ng'oma	Utali Pachoko panji wakuyana na 430mm, msinkhu wa mkati pafupifupi 76mm (3 inches)
10.	Nambala ya mizere ya shaft yakufumiskika	Chigaŵa cha
11.	Kupokelera pulatifomu	Lamba wakukanizga ndodo ziŵiri, malo ghakujulira
12.	Nthowa yakuyendeska galimoto	Inverter yikulaŵilira injini ya AC

2). Kapangidwe ka mutu:

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Moto ukuru wakuyendeska	Mota wa Servo
2.	Moto wakuyendeska nyengo na nyengo	Mota wa Servo
3.	Kuzenga kwa scraper	Mtundu wakukhora wa seti yakuŵikika paŵiri-kuseŵeka kwa koma, chigaŵa chapasi, seti ya 40Cr ya magesi
4.	Kulaŵilira kwakuzungulira kwa Scraper	Sunthani chakukolera na kuzungulira
5.	Kuphimba mndandanda	Pamwamba pa chrome wakukhora, msinkhu wake Ø128mm; Kapangidwe ka bowo
6.	Gulu lakumanyuma	Diamita Ø128mm, wakuphakazgika na EPDM, kugaya pamwamba pa rola
7.	Kusakanizga mu thanki	Silinda wambura ndodo yikwenda mu mzere wakunyoloka ndipo liwiro lake likusintha kuti slurry yileke kukhazikika .
8.	Utali wa nyengo na nyengo wa scraper ukusinthika .	Kusintha kwakukwana kwa chida cha servo, kulaŵilira kukwezga kwa chakuŵikamo chida. Kukwezga mtunda 1 ~ 300um
9.	Mbale yakukanizga	Machesi mbale ya chisulo + nyanja ya thovu, usani wa vyakuvwara ungasinthika
10.	Nthowa yakugwilira ntchito	Kukhwaska sikirini + batani	Ntchito yakumanyikwa ni kiyi wa kuwaro .

3).Bkufumba

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Kuwuma kapangidwe ka bile mu thupi .	Kupanga mkati mwakujiyimira, mtundu wa ngalaŵa
2.	Utali wa uvuni	3 vigaŵa, 1.5 mita chilichose, chose pamoza 4.5 mita .
3.	Vinthu vyakupangika na chisulo vyakuwumiramo na mphepo	Liner ya mkati SUS304 zitsulo zambura zimbiri, liner yakuwalo SUS 201 zitsulo zambura zimbiri
4.	Nthowa yakuyendeska galimoto ya uvuni	Nthowa yakutumizga
5.	Kulaŵilira kutentha	Kugaŵika mu kulamulira kutentha kwakugwira ntchito, kutentha kwakujumphizga kuwonelera alamu yakuvikilira kulamulira, kutentha kwakujumphizga kuzamuwoneka alamu ya mazgu na ungweru, na kudumura magesi ghakutenthemeska ghakuru;
6.	Nthowa yakutenthemeskera	Kutenthemeska kwa magesi, mphepo yakutentha yikuzungulira
7.	Nkhongono yakutenthemeska uvuni umoza	10KW / mfundo; 3 vigaŵa vyose pamoza 30KW;
8.	Kutentha mu nthowa yakuphikira	Kutentha kwa chipinda ~140 degree, mphambano ya kutentha kwa chigaŵa chimoza < 5 degree, siteji yiliyose yikulaŵilira payokha
9.	Kutentha kwa thupi pa nyengo ya opareshoni	Kupima kwa kutentha kwa mphepo Kuchepera panji kwakuyana na kutentha kwakuŵikika 50%
10.	Nthowa yakuwuska	Mpweya wakuwuluka pachanya na pasi, mphepo yakuwelera pasi, thupi lakutenthemeska la chipinda cha mphepo, kulaŵilira kutentha kwa mphepo, kulaŵilira unandi wa mphepo
11.	Chigaŵa chilichose chikulaŵilira mphepo yakufumiskika	Kulaŵilira kwakujiyimira paŵekha kwizira mu vavu ya makina
12.	Kulaŵilira fan yakutenthemeska	Kulaŵilira kwakujiyimira paŵekha
13.	Kulaŵilira fan ya ekzosi	Kulaŵilira kwakujiyimira paŵekha
14.	Kulaŵilira vyakutenthemeska	Kukhozga - boma
15.	Nthowa yakuwezgerapo vyakusungunuka	Yayi, waka mawonekero ghakuŵikamo ndigho ghakupelekeka
16.	Volume yose ya mphepo yakufumiskika	500-1300㎥/H	Valve ya mphepo yikusintha
17.	Kugaŵira kwa fan ya ekzosi	1 fan ya ekzosi
18.	Kuteteza kwa thupi	Kapangidwe kaŵiri-, kuvikilira kwa 80mm, kuvikilira kutentha kwa weya wa galasi

4). Nthowa yakukokera na yakuzungulira:

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Nthowa yakulongozgera nkhongono	Taper kusuzgika kulamulira, malinga na kukula kwa kuzungulira diamita, kusintha kukula kwa kusuzgika, kuteteza kupokera mndandanda ukuru uneven.
2.	Kunozga kwakuzungulira	Kulaŵilira kwa EPC kwakujiyimira pakwekha, ulendo wa 50mm
3.	Nthowa yakuzungulira	Buku ili likukhozgeka na shaft yakufumiskika ya masentimita ghatatu ndipo likukhozgeka ku chigaŵa chimoza .
4.	Nthowa yakuchimbira	Kunthazi na kunyuma
5.	Ulongozgi wakuzungulira	Pachanya na pasi
6.	Kuzungulira diamita	300mm
7.	Nkhongono yakunyamulira chomene ya shaft yakufumiskika	100Kg/mzere
8.	Kulongosora kwa ng'oma	Utali Pachoko panji wakuyana na 430mm, msinkhu wa mkati pafupifupi 76mm (3 inches)
9.	Nambala ya shafts yakutupa yakuzungulira	Chigaŵa cha
10.	Kupokelera pulatifomu	Lamba wakukanizga ndodo yimoza, malo ghakujulika
11.	Nthowa yakuyendeska galimoto	Kulaŵilira injini ya servo
12.	Roller kulongozga kapangidwe	Mtundu wakuyimilira

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	Nthowa yikuru yakulongozgera	Sikirini yakukhwaska, PLC, chigaŵa, dongosolo la servo
2.	Nthowa yakugwilira ntchito	Buku, otomatiki, kuyima mwamabuchibuchi; Makina agha ghangagwira ntchito pambere .
3.	Kuŵika mtundu wa vyakuvwara na utali wa nyengo na nyengo	Utali wakuphimba 20.0 ~ 3200.0mm	Sofutiweya yingajara mtundu
4.	Nkhani ya alamu	Utali wa nyengo na nyengo 4.0 ~ 300.0mm
5.	Ntchito yakuwerengera	Para chipangizo chatondeka, touch screen yizamulongora skrini yakukhwaskana na ivyo vyanangika .
6.	Nthowa yakusinthira mutu na mchira nyengo na nyengo	Kuchuluka/utali wa kupanga

5). Nthowa yakulongozgera:

6). Nthowa yakupelekera vyakurya mwaŵene:

kasitomala-wake

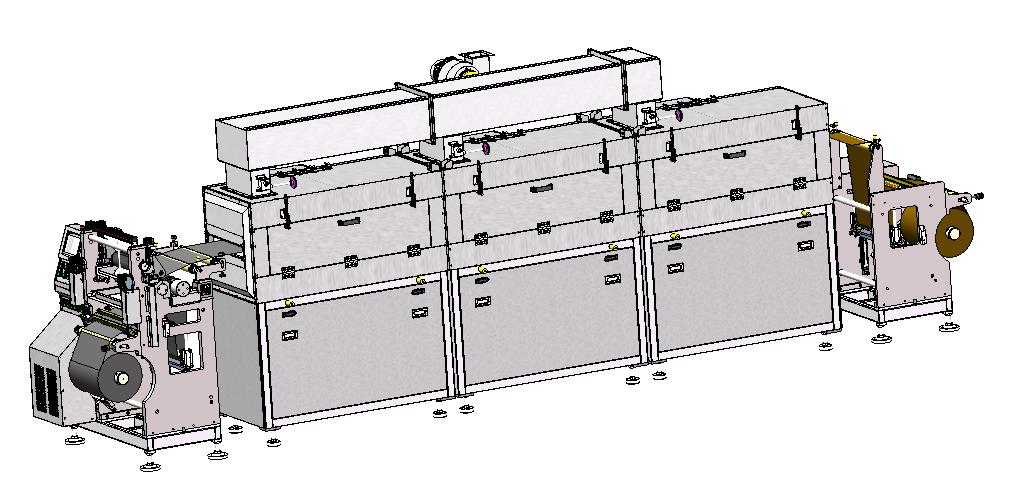

Mawonekero gha vipangizo vyakuphakazgirako kukura na mtundu:

6500 * 1298 * 1971 (Utali × Utali × Utali); 3000kg (kuti muwone waka)

Kulondola kwa vipangizo

1. Kulondola kwa hardware

Yayi	Chithu	Paramita yaukadaulo	Kuyowoyapo
1.	wakukhwaŵa	Kuzungulira kwakuzungulira Kuchepera panji kwakuyana na 1.5um, kunyoloka Kuchepera panji kwakuyana na 1.5um
2.	Kuphimba mndandanda	Kuzungulira kwakuzungulira Kuchepera panji kwakuyana na 1.5um, kunyoloka Kuchepera panji kwakuyana na 1.5um
3.	Gulu lakumanyuma	Kuchimbira kwakuzungulira Kuchepera panji kuyana na 15um, kunyoloka Kuchepera panji kuyana na 15um
4.	Kunozga vyakupatuka	± 1mm
5.	Kuŵika chida kukulaŵilira kuwerezgawerezga	±1um
6.	Kulaŵilira kutentha kwakulaŵilira mwakukwana	Kucepera panji kuyana na ±2 degree

2.Kuphimba mwakukwana

Chithu	Kuyowoyapo	Sitandade (Liwiro V =1.5 m / mphindi)
	A (kulondezgapo)	Kuchepera panji kuyana na 1mm (kukhwaskana na viscosity ya slurry na mikhaliro ya binder)
	B (Malo ghambura kumanyikwa gha mutu)	10mm
	C (Mchira malo ghakupambana)	6mm
	D (Malo ghakukhwaskana na mphepete)	Kuchepera panji kuyana na 3mm
	E (kubudika kwa utali) / H (kubudika kwa pamphepete)	Kucepera panji kuyana na ±0.5mm Kucepera panji kuyana na ±0.7mm
	F (kubudika kwa usani)	± 1mm
	M(kubudika mu usani)	± 1mm
	G1 (kukura kwa mutu)	-5~+6um
	G2 (Kukula kwa mchira)	-5~+6um
	I (kubudika kwa kulinganiza)	Kucepera panji kuyana na ±0.7mm Kucepera panji kuyana na ±1 mm
	J Kukula kwa mbali yimoza	Kubudika kwa kulemera kwakuchepera panji kwakuyana na ±1.5% Kubudika kwa msinkhu Kuchepera panji kuyana na ±1.5um
Utali wa mtundu	(Fumiskaniko malo gha B, C, D)	20.0-3200.0mm
	L1(Utali wa filimu)	4.0-3200.0mm
	L2 (utali wa nyengo na nyengo)	L1 +L2 Kukuluska panji kuyana na 120mm
